Barierki Hali 100-lecia KS Cracovia oraz Centrum Sportu Niepełnosprawnych, Aleja Focha, Kraków

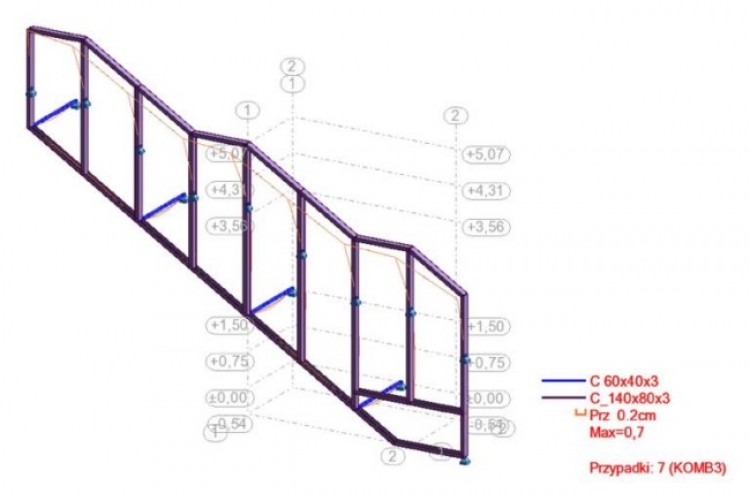

BARIERKA W CIĄGU KOMUNIKACYJNYM
DANE KONSTRUKCYJNE:

Główne ramę zaprojektowano z C140x80x3. Pionowe profile przyjęto w rozstawię co 140cm. Od spodu ramy zaprojektowano C60x40x3 w rozstawie co 280cm. Obicie ramy, a także pochwyt zaprojektowano z blachy gr. 3mm.

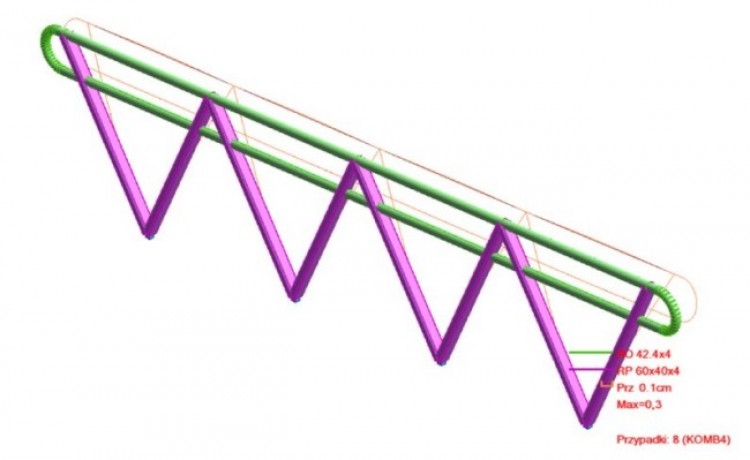

BARIERKA NA WIDOWNI
DANE KONSTRUKCYJNE:

Główne słupki barierki zaprojektowano z rur prostokątnych RK60x40x4 w rozstawie co około 90cm pod kątem 58o. Poręcz barierki zaprojektowano z rury okrągłej RO42.4x4.

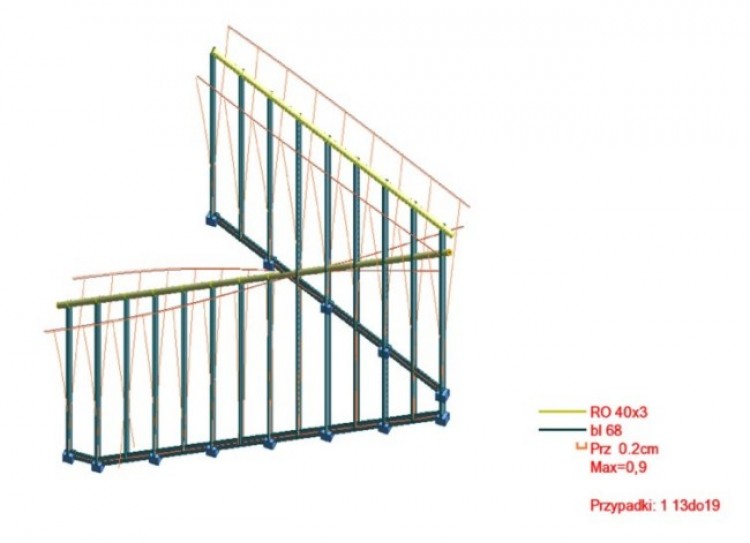

BARIERKI NA KLATKACH SCHODOWYCH
DANE KONSTRUKCYJNE:

Główne pionowe słupki zaprojektowano z płaskowników gr.6mm i szerokości 8cm w rozstawie co 18cm. Poręcz barierki zaprojektowano z rury okrągłej RO40x3.

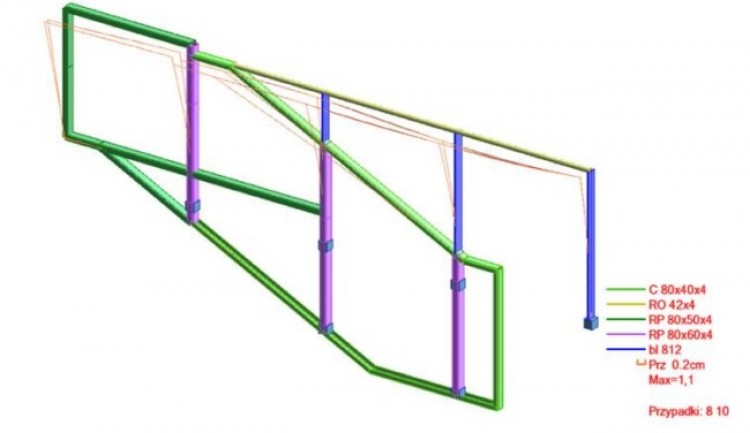

BARIERKA ZEWNETRZNA PRZY RAMPACH
DANE KONSTRUKCYJNE:

Główne pionowe słupki zaprojektowano z rur prostokątnych RK80x60x4. Pionowe profile przyjęto w rozstawię co 120cm. Poziome profile ramy zaprojektowano z rur prostokątnych RK80x50x4 . Obicie ramy zaprojektowano z blachy gr. 3mm, pochwyt dolny zaprojektowano z blachy gr. 3mm, a górny z rury okrągłej RO42.4x4.

Dane architekta:

Biuro Projektów Lewicki Łatak
