Mocowania ryglówki systemowej elewacji do istniejącej konstrukcji żelbetowej na Hotelu IBIS, ul. Szlak, Kraków

DANE KONSTRUKCYJNE:

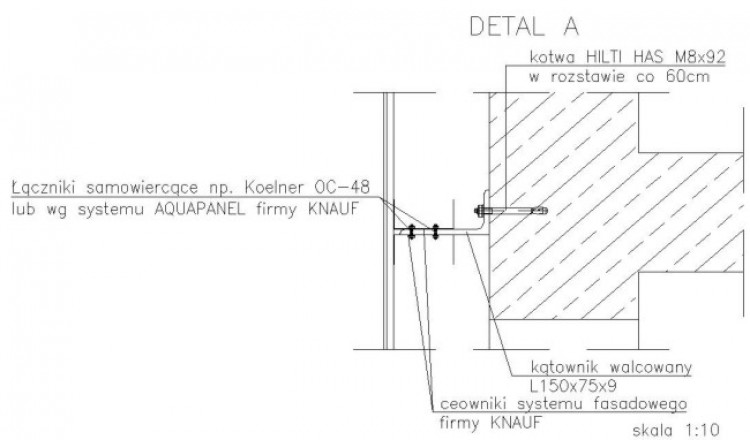

   Przedmiotem opracowania było zaprojektowanie podkonstrukcji stalowej pod ryglówkę systemową z płytami AQUAPANEL FIRMY KNAUF. Układ konstrukcyjny dla systemowej ryglówki stalowej podtrzymującej elewację, zaprojektowano jako kątowniki L150x75x9 kotwione do istniejącej konstrukcji żelbetowej w poziomie stropów żelbetowych kotwami segmentowymi HILTI HSA M8x92. Kątowniki mocowano w wieńcach w poziomie płyt nad piętrami I, II oraz III. Górną i dolną część elewacji opartą na systemowej ryglówce przymocowano do gzymsów poz. Gz.i2-01, poz. Gz.i5-01
