DANE KONSTRUKCYJNE

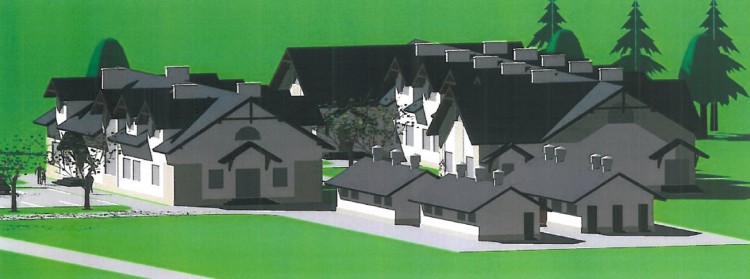

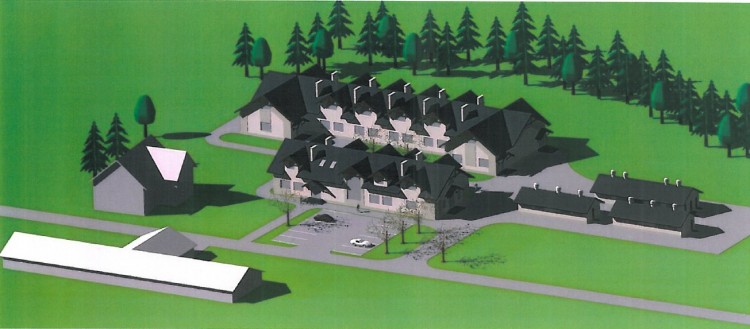

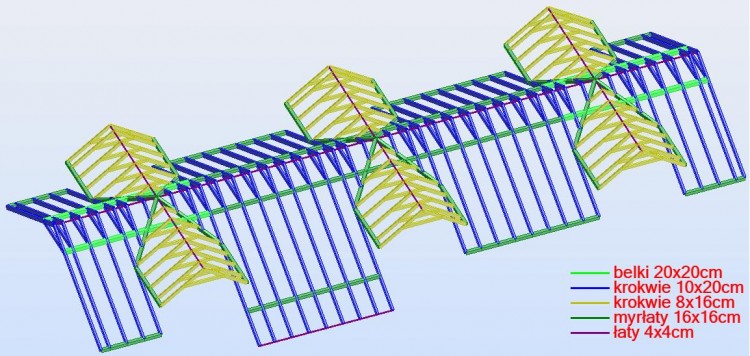

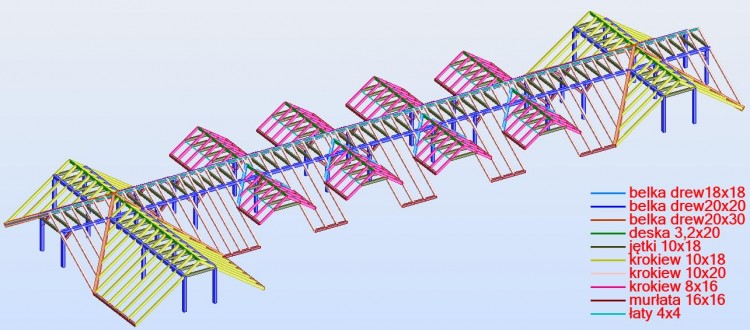

    Przedmiotem opracowania był projekt pięciu budynków użyteczności publicznej. Nowoprojektowany budynek A, parterowy, podpiwniczony z użytkowym poddaszem. Dach dwupołaciowy, symetryczny o pochyleniu połaci 30°, z lukarnami. Budynek w rzucie ma kształt prostokąta o wymiarach 33,80x12,30 m. Budynek B to przebudowa, parterowego budynku inwentarskiego z użytkowym poddaszem. Budynek częściowo podpiwniczony. Dach budynku dwupołaciowy, symetryczny o pochyleniu połaci 30°, z lukarnami poddasza. Budynek w rzucie w kształcie litery „L” o wymiary 53,00x13,50 m. Budynek C to przebudowa istniejącego budynku gospodarczego, parterowego, niepodpiwniczonego z poddaszem nieużytkowym. Dach dwupołaciowy, symetryczny o nachyleniu połaci 30°. Budynek w rzucie ma kształt prostokąta o wymiarach 18,00x6,00 m. Budynki D i E powstały z przebudowy istniejących budynków inwentarskich. Są to budynki parterowe, niepodpiwniczone z dachem dwupołaciowym, symetrycznym o nachyleniu połaci 30°. Budynki w rzucie mają kształt prostokąta o wymiarach 14,00x 5,00 m. Budynki A i B  zaprojektowano o konstrukcji mieszanej, słupowo-belkowej, z nośnymi ścianami zewnętrznymi, murowanymi z pustaków ceramicznych gr.25cm. Części podpiwniczone zaprojektowano konstrukcji żelbetowe słupowo-belkowej z żelbetowymi zewnętrznymi ścianami nośnymi. Budynki C, D i E  zaprojektowano o konstrukcji tradycyjnej. Ściany nośne ceramiczne, murowane, płyty stropowe żelbetowe wylewane na mokro. Dachy wszystkich budynków zaprojektowano o konstrukcji drewnianej. Posadowienie budynków zaprojektowano jako bezpośrednie na stopach i ławach fundamentowych.

PROJEKTANCI:
mgr inż. Piotr Wolarek
mgr inż. Łukasz Zatorowski
