Projekt budowlany i wykonawczy stalowej hali modułowej
DANE KONSTRUKCYJNE:

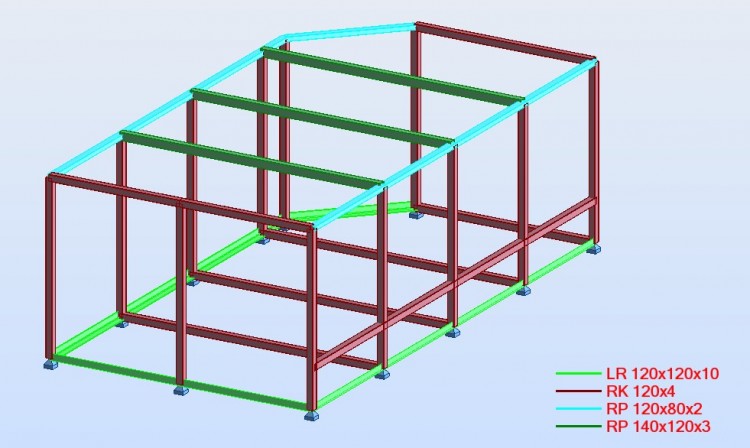

Przedmiotem opracowania był projekt budowlany i wykonawczy hali modułowej o konstrukcji stalowej - ramowej. Konstrukcję nośną budynku modułowego stanowi 5 ram stalowych złożonych z poziomych belek dachowych oraz poziomych belek podłogi i dwóch słupów pomiędzy nimi. Osiowy rozstaw ram wynikający z układu okien wynosi 2,12m. Ramy połączone są ryglami ściennymi górnymi i dolnymi, prowadzonymi w osiach ścian. Połączenia wszystkich elementów przyjęto jako sztywne, spawane.W linii słupów układ w skrajnych polach stężony jest wykratowaniem X. Ściany szczytowe w osi 1 oraz 5 stężone również wykratowaniem X.
PROJEKTANCI:
mgr inż. Piotr Wolarek
mgr inż. Łukasz Zatorowski
|
