Projekt budynku letniskowego, Lędziny
DANE KONSTRUKCYJNE:

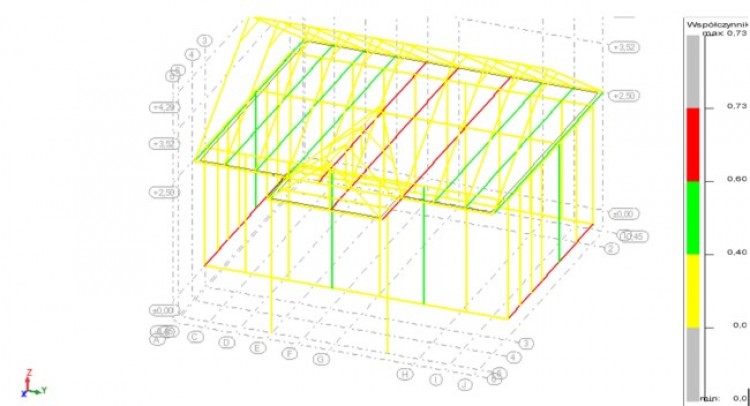

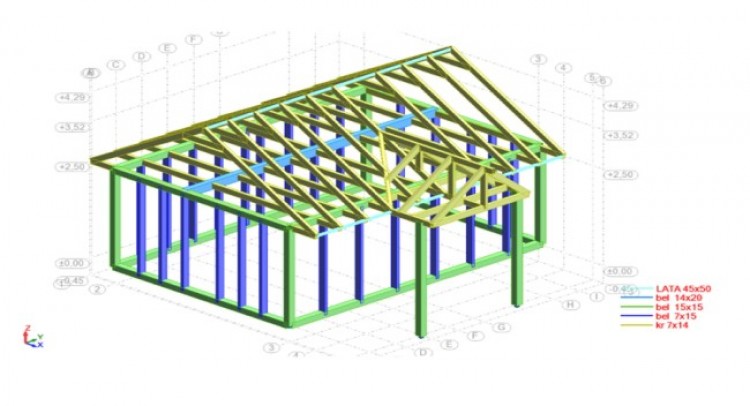

Projektowany obiekt to budynek mieszkalny jednorodzinny, parterowy, niepodpiwniczony, z poddaszem nieużytkowym. Budynek ma w poziomie terenu w rzucie kształt prostokąta o maksymalnych wymiarach 7x5 m. W środku jednego z dłuższych boków zlokalizowane jest wejście, do którego prowadzą schody z krótkim podestem drewnianym o łącznych wymiarach 2,8x2,11m. Dach dwupołaciowy z dwuspadowym daszkiem nad wejściem w osiach B-C, przekryty blachą powlekaną (blachodachówką). Kąt nachylenia połaci dachowej 30o. Więźba dachowa w postaci wiązarów drewnianych o schemacie jętkowo-krokwiowym. Posadowienie bezpośrednie na ławach fundamentowych, około 1,1m poniżej splantowanego ze spadkiem, przyległego terenu.
PROJEKTANCI:
mgr inż. Piotr Wolarek
mgr inż. Łukasz Zatorowski
|
|
