Projekt rozbudowy kamienicy, Kraków Stare Miasto
DANE KONSTRUKCYJNE:

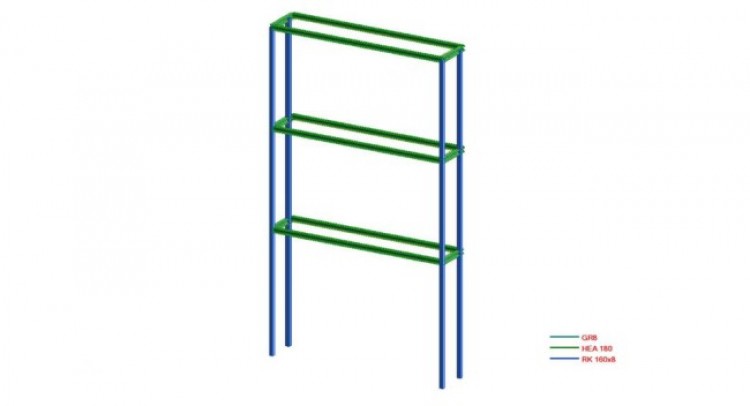

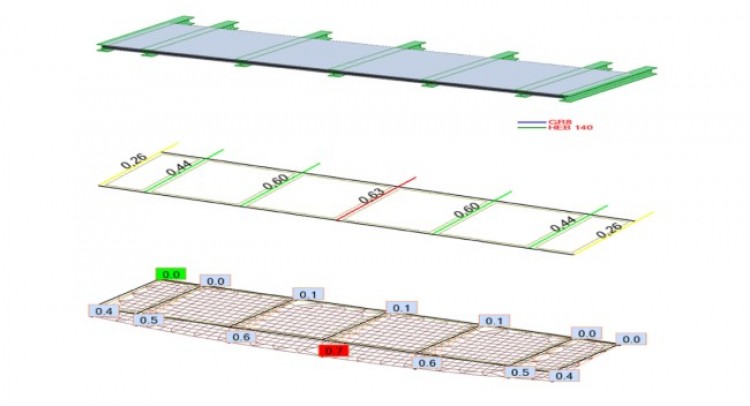

Do wschodniego skrzydła istniejącego budynku, od strony południowej zaprojektowano dobudowę balkonu na poziomie I piętra o konstrukcji wspornikowej, stalowo-żelbetowej (żelbetowe płyty na stalowych belkach wspornikowych). Natomiast do zachodniego skrzydła istniejącego budynku, od strony południowej, zaprojektowano dobudowę trzech balkonów na poziomie I, II, III piętra. Główną konstrukcję wsporczą dla żelbetowych płyt balkonów stanowi konstrukcja stalowa. Słupy zaprojektowano z rur kwadratowych, belki stalowe podpierające płyty żelbetowe z dwuteowników HEA.
Do wschodniego skrzydła istniejącego budynku, od strony południowej zaprojektowano dobudowę balkonu na poziomie I piętra o konstrukcji wspornikowej, stalowo-żelbetowej (żelbetowe płyty na stalowych belkach wspornikowych). Natomiast do zachodniego skrzydła istniejącego budynku, od strony południowej, zaprojektowano dobudowę trzech balkonów na poziomie I, II, III piętra. Główną konstrukcję wsporczą dla żelbetowych płyt balkonów stanowi konstrukcja stalowa. Słupy zaprojektowano z rur kwadratowych, belki stalowe podpierające płyty żelbetowe z dwuteowników HEA.
PROJEKTANCI:
mgr inż. Piotr Wolarek
mgr inż. Łukasz Zatorowski
mgr inż. Karol Kaczmarek
|
|
|
|
